PAMEL DEST — komputerowe prowadzenie procesu destylacji
Program dla użytkowników zgodnych sterowników PAMEL PRM, PRD3, PRD4 wyposażonych w USB/COM. PAMEL DEST monitoruje do 6 temperatur i rzeczywiste stany wyjść, pozwala tworzyć własne receptury oraz — po przejęciu sterowania REMOTE — prowadzić proces krok po kroku z komputera.

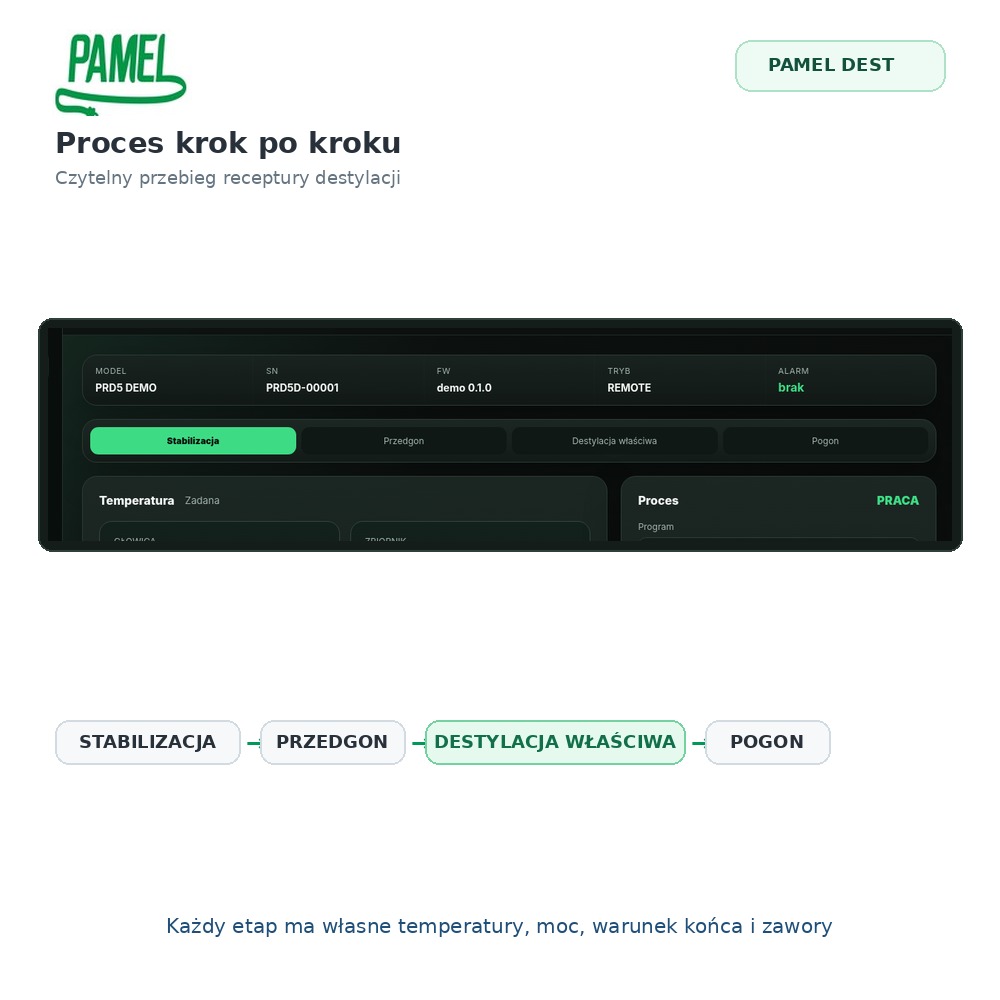

Cztery etapy bazowe procesu
Receptura może wykorzystywać gotowy układ procesu albo dowolnie zmienioną liczbę etapów.
1. Stabilizacja
Utrzymanie wybranej temperatury i kontrola czasu stabilizacji.
2. Przedgon
Oddzielny etap z własną mocą, warunkiem zakończenia i ustawieniami zaworów.
3. Destylacja właściwa
Główny etap procesu z niezależną automatyką zaworów i temperatur.
4. Pogon
Końcowa faza receptury z własnymi nastawami i warunkiem zakończenia.

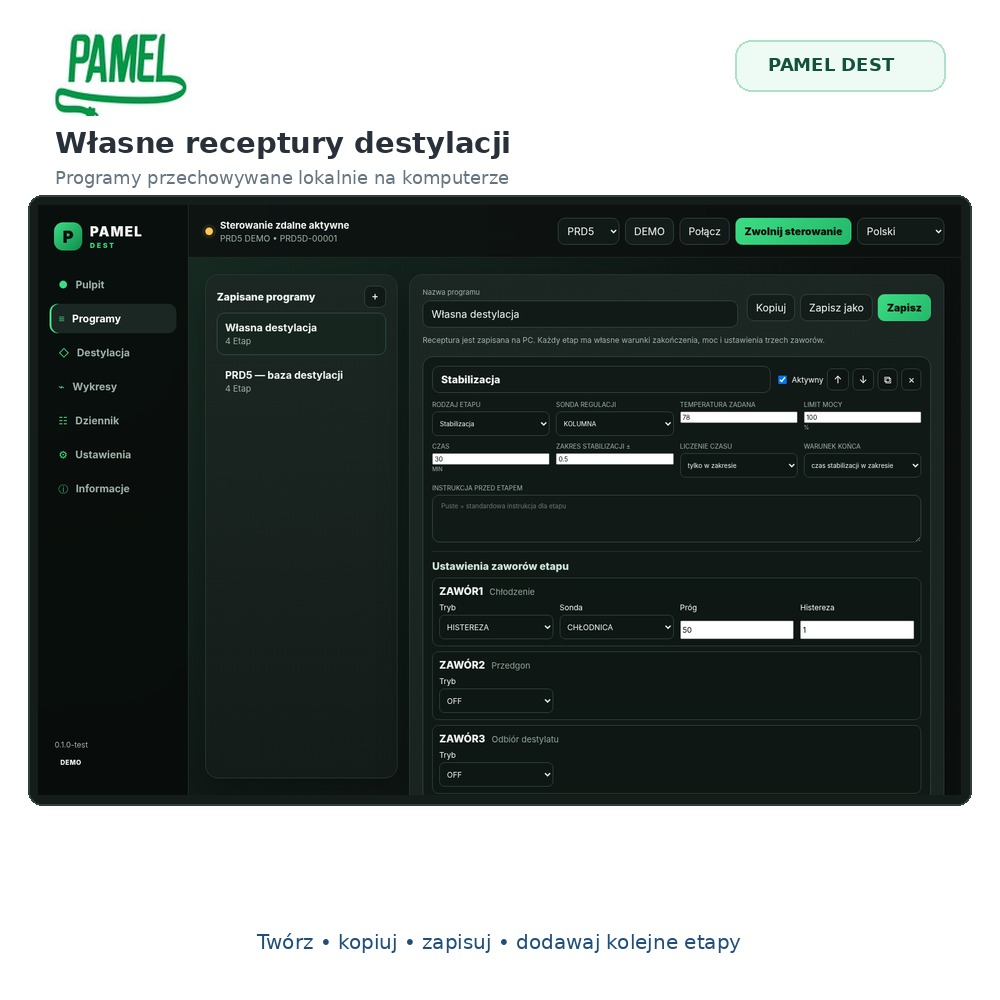

Własne receptury destylacji
Receptury są przechowywane na komputerze. Możesz tworzyć, kopiować i zapisywać własne programy oraz dodawać dowolną liczbę etapów.
Parametry etapu
Rodzaj etapu, sonda regulacji, temperatura zadana, limit mocy, czas, instrukcja dla operatora oraz ustawienia każdego z 3 zaworów.
Warunek zakończenia
Ręcznie, po czasie, po osiągnięciu temperatury ≥ T, po spadku do ≤ T albo po stabilizacji przez zadany czas.

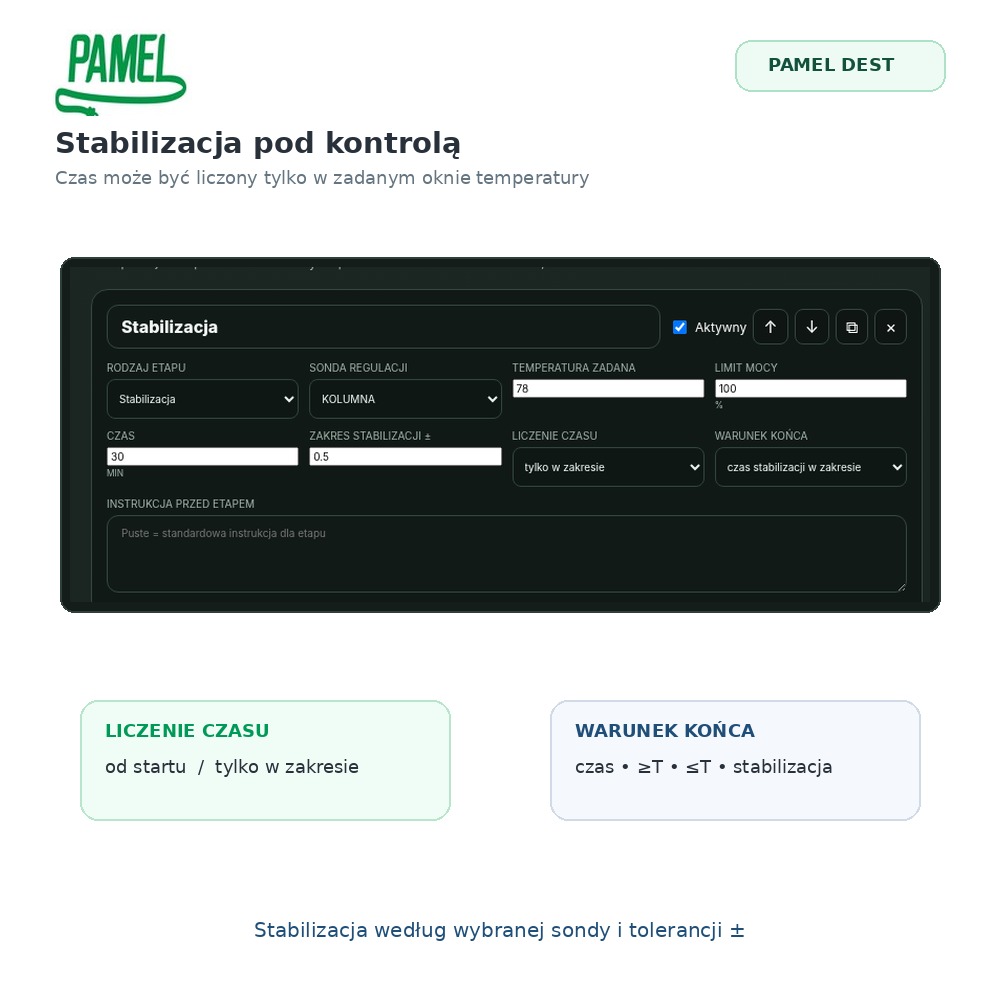

Stabilizacja w oknie
Czas może być liczony od początku etapu albo wyłącznie wtedy, gdy wybrana sonda pozostaje w zadanym zakresie temperatury.

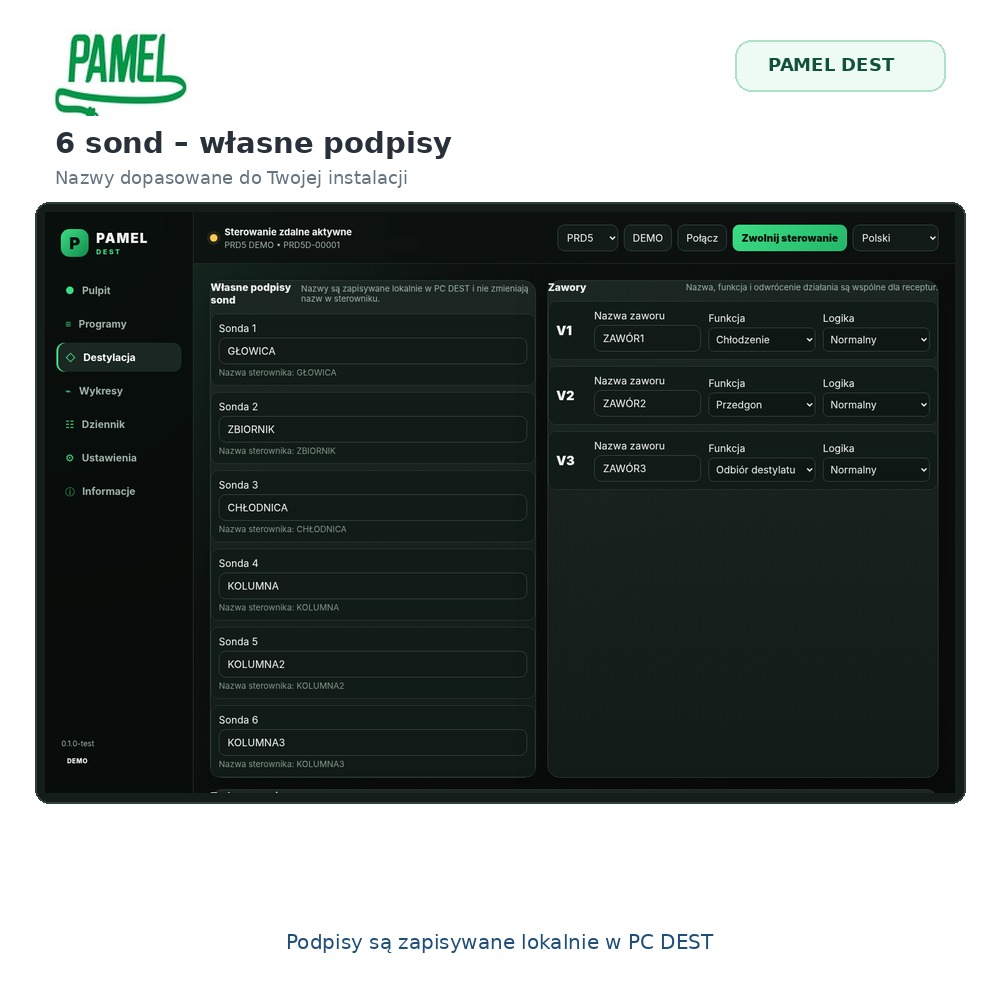

6 sond — własne podpisy
Każdej z sześciu sond możesz nadać własną nazwę widoczną w PAMEL DEST. Podpisy są przechowywane lokalnie na komputerze i nie zmieniają nazwy zapisanej w sterowniku.
- łatwiejsze dopasowanie sond do kolumny i instalacji,
- czytelniejsze receptury i wykresy,
- zmiana podpisu bez ingerencji w firmware PRD5.

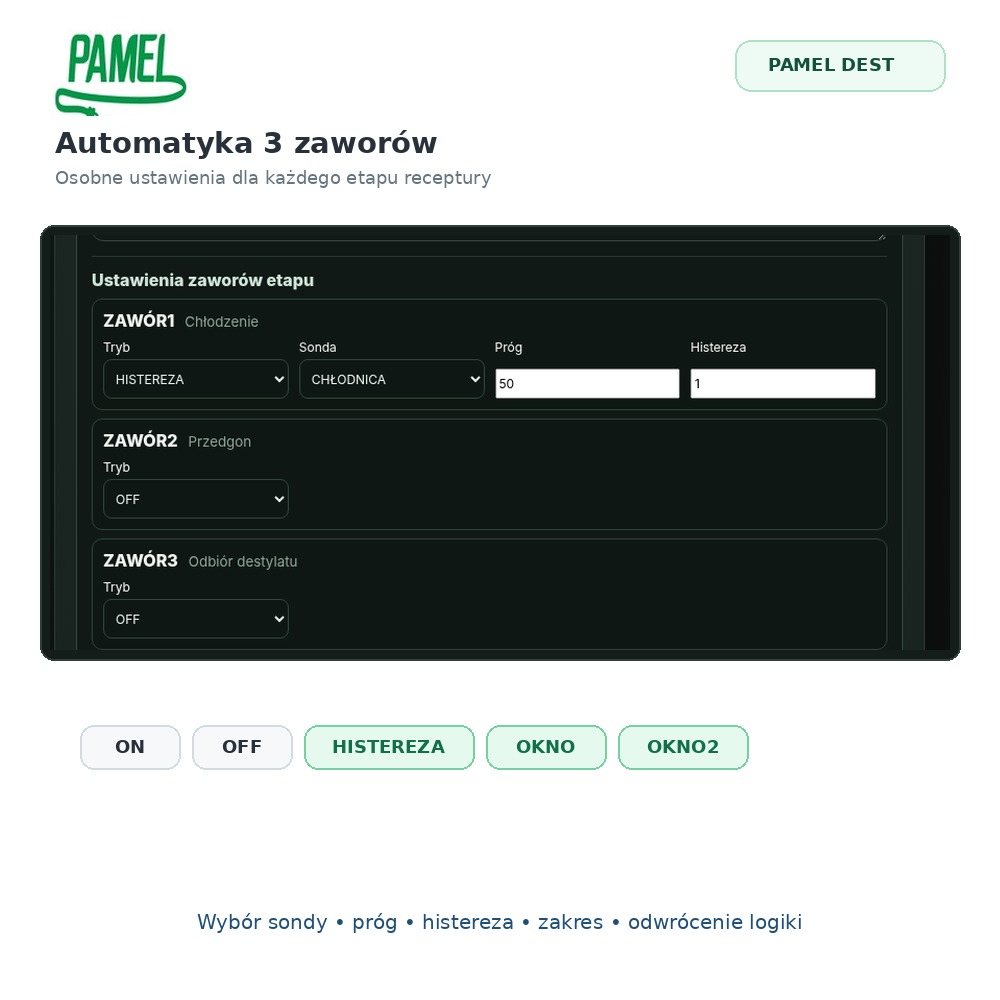

3 zawory — własna funkcja i logika
Każdy z trzech zaworów może mieć własną nazwę, funkcję i odwrócenie logiki. Receptura ustala zachowanie zaworu osobno dla każdego etapu.
- ON — stale włączony,
- OFF — stale wyłączony,
- HISTEREZA — sterowanie od progu temperatury,
- OKNO / OKNO2 — praca w zadanym zakresie,
- wybór sondy, progów i histerezy zależnie od trybu.

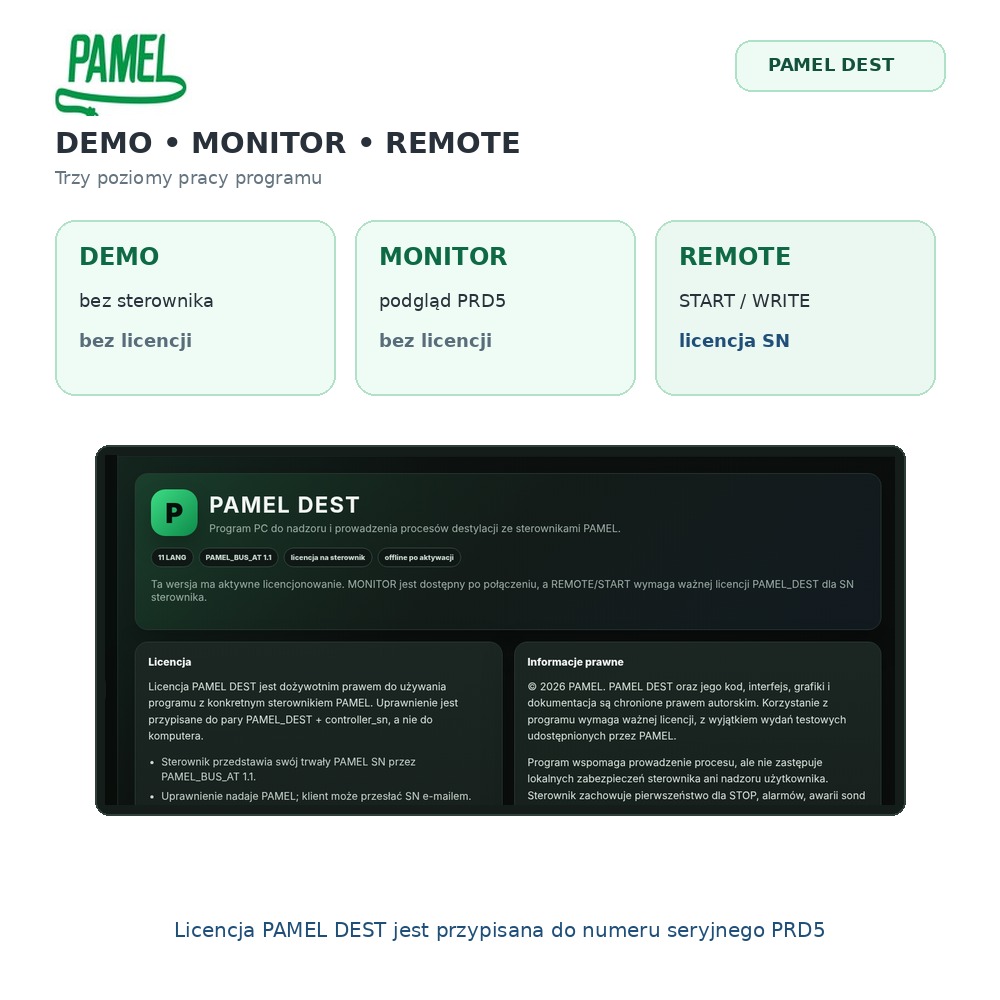

DEMO, MONITOR i REMOTE
DEMO
Poznajesz interfejs i receptury bez podłączonego sterownika. Dane są symulowane i żadne komendy nie są wysyłane do urządzenia.
MONITOR
Po podłączeniu zgodnego PRD5 program odczytuje temperatury, stan procesu, alarmy i rzeczywiste stany wyjść. MONITOR nie wymaga licencji.
REMOTE
Po przejęciu zdalnego sterowania PAMEL DEST może prowadzić recepturę, wykonywać START/STOP i zapisywać do sterownika wyłącznie pola udostępnione przez firmware z prawem WRITE.
Licencja przypisana do PRM, PRD3, PRD4
- licencja PAMEL DEST jest przypisana do trwałego numeru seryjnego SN sterownika, a nie do komputera,
- DEMO i MONITOR nie wymagają licencji,
- REMOTE / START / WRITE wymagają aktywnego uprawnienia PAMEL DEST dla danego SN,
- po pobraniu podpisanego certyfikatu program może korzystać z lokalnego certyfikatu także bez bieżącego połączenia z serwerem.

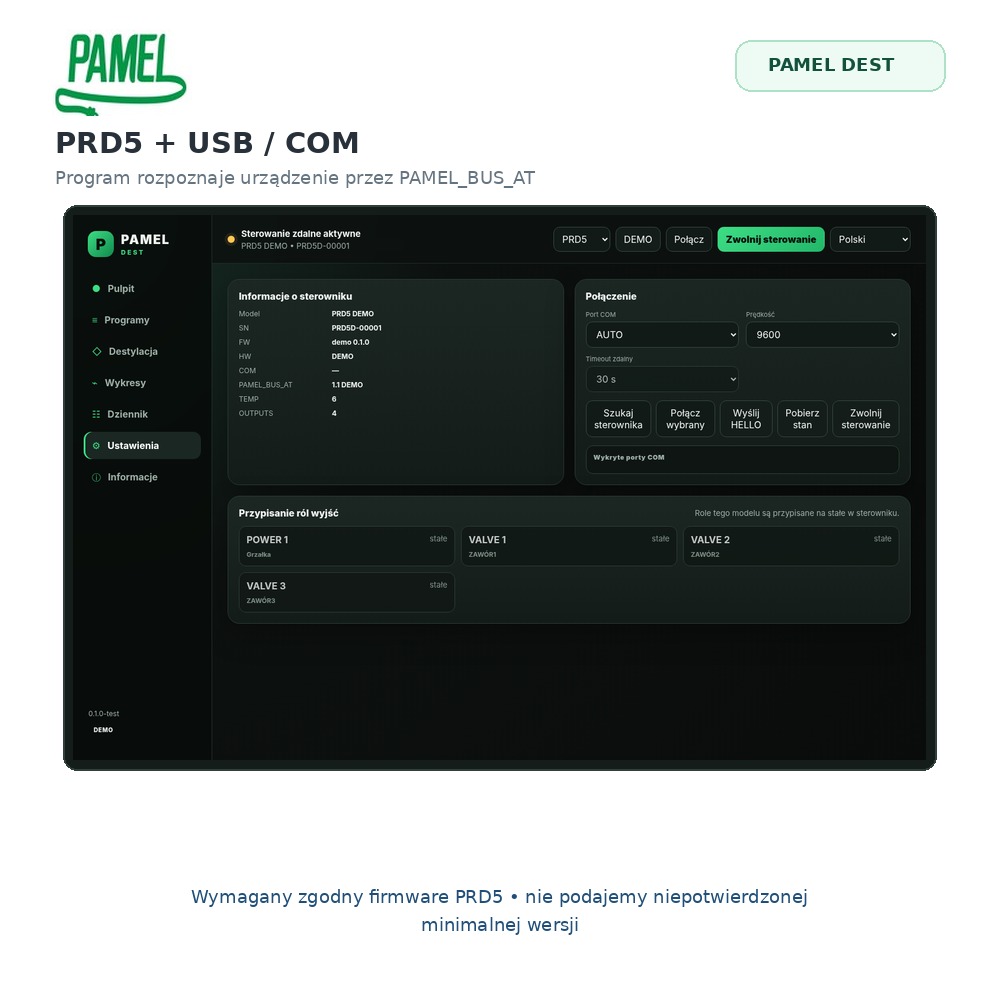

Połączenie USB / COM
Program korzysta z komunikacji PAMEL_BUS_AT i rozpoznaje możliwości rzeczywiście zgłoszone przez sterownik.
- automatyczne wyszukiwanie portów,
- rozpoznanie modelu, SN i firmware,
- odczyt bieżącego stanu urządzenia,
- zapis tylko funkcji, które sterownik udostępnia do zapisu.
Kontrola procesu w jednym miejscu

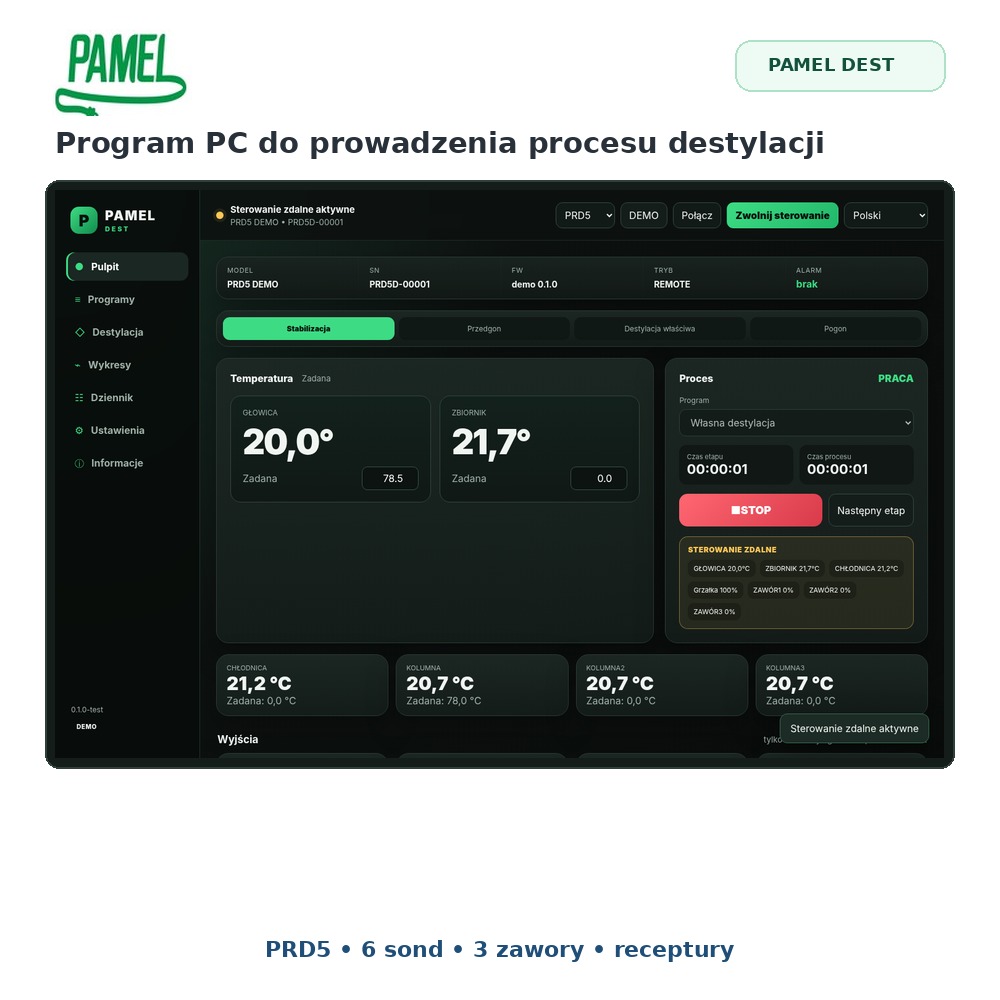

Pulpit
Temperatury, etap receptury, czasy procesu, moc grzałki oraz rzeczywiste stany trzech zaworów.

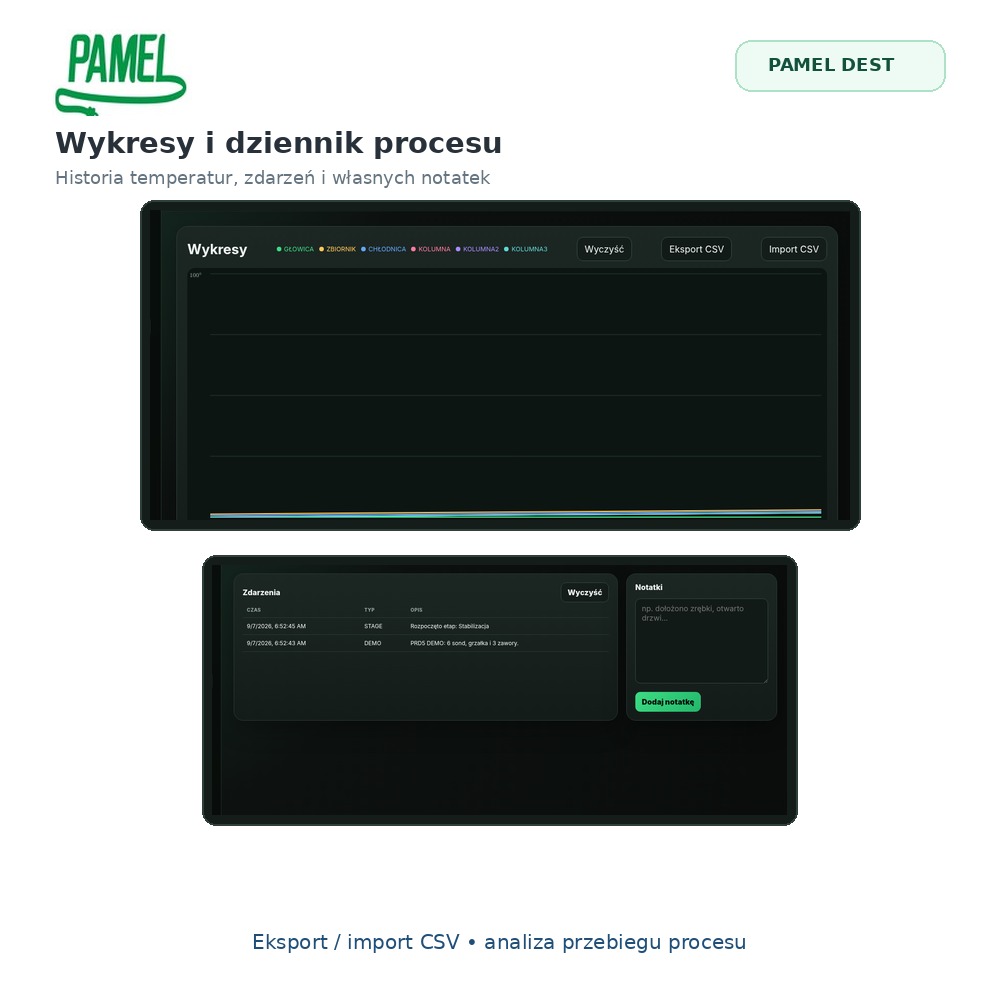

Wykresy
Historia sześciu temperatur i przebiegu procesu, z możliwością eksportu i importu danych CSV.
Dziennik
Historia zdarzeń, alarmów, etapów i własnych notatek ułatwiająca analizę przebiegu destylacji.

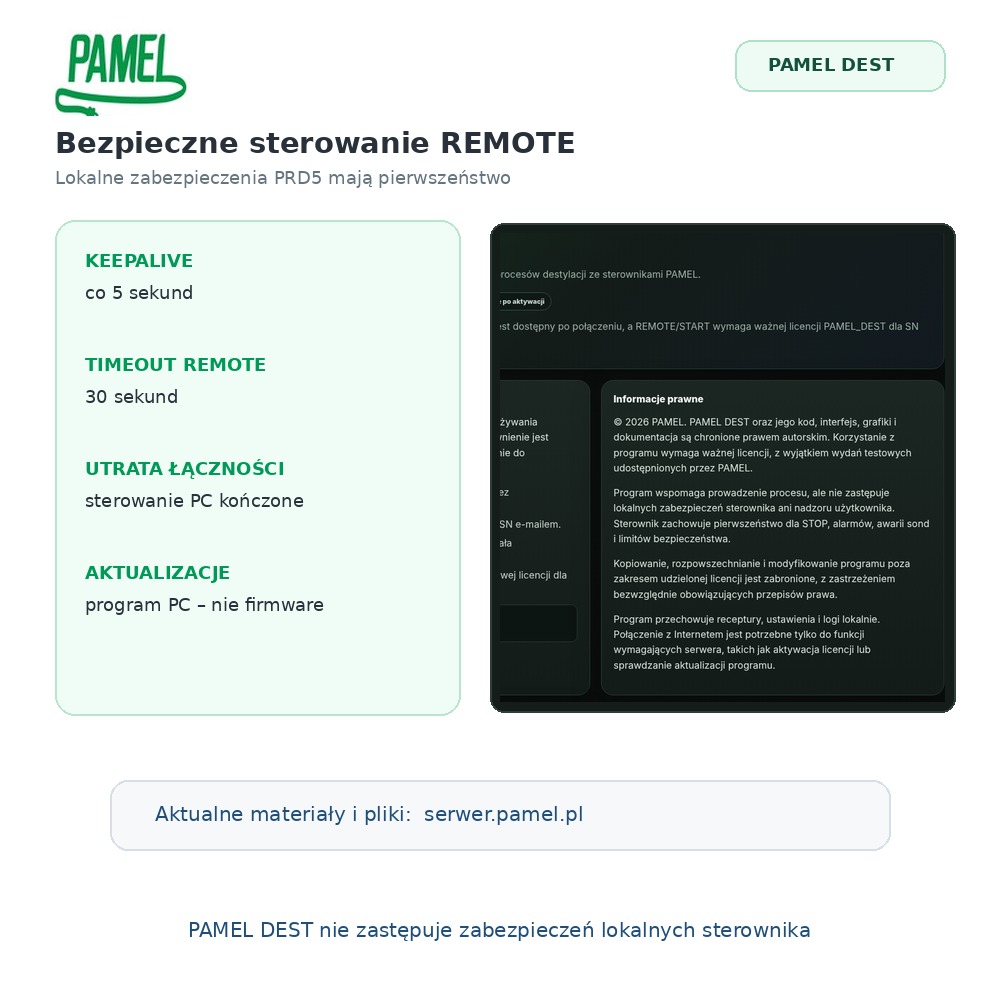

Bezpieczeństwo komunikacji REMOTE
- pierwszy KEEPALIVE jest wysyłany natychmiast po przejęciu sterowania, a następnie co 5 sekund,
- timeout sesji REMOTE wynosi 30 sekund,
- po utracie programu, komputera lub komunikacji sterowanie PC jest kończone,
- lokalne zabezpieczenia, alarmy i limity PRD5 mają zawsze pierwszeństwo przed programem PC.
Galeria programu
Destylacja jako uporządkowany proces, a nie ciąg ręcznych decyzji
PAMEL DEST pozwala przenieść monitoring i prowadzenie zgodnego procesu na komputer. Największą wartością programu nie jest sam duży ekran, lecz możliwość zebrania w jednym miejscu temperatur, etapów, stanów elementów wykonawczych, wykresów i receptur.
Przy procesie, który trwa wiele godzin, taka organizacja ma realne znaczenie. Łatwiej obserwować trendy, wracać do sprawdzonych ustawień i analizować, co wydarzyło się w konkretnym momencie.
Powtarzalność dzięki recepturom i historii
Dobra automatyka nie ma zastępować wiedzy użytkownika. Ma sprawić, że raz wypracowany sposób prowadzenia procesu można łatwiej powtórzyć. PAMEL DEST porządkuje nastawy i etapy, dzięki czemu kolejne uruchomienia nie muszą zaczynać się od odtwarzania wszystkiego z pamięci.
- monitorowanie kilku temperatur w jednym widoku,
- receptury i etapy procesu,
- wykresy pomagające analizować przebieg,
- dziennik zdarzeń ułatwiający późniejsze sprawdzenie procesu.
System rozwijany razem ze sterownikami PAMEL
Program jest tworzony jako element środowiska PAMEL, a nie jako uniwersalny dodatek próbujący obsłużyć wszystko. Pozwala to lepiej wykorzystywać informacje udostępniane przez zgodny sterownik i rozwijać funkcje programu razem z urządzeniami.
To propozycja dla osób, które chcą połączyć doświadczenie operatora z wygodą automatyki, czytelnym podglądem i możliwością analizy procesu po jego zakończeniu.
PAMEL DEST — receptura i automatyka procesu na komputerze
Monitoruj sześć temperatur, prowadź etapy i steruj automatyką trzech zaworów ze zgodnym PRD5.
