Opis
Duża moc przy instalacji. Obsługa w miejscu, które jest wygodne dla człowieka.
PRM3F DUO łączy dwa argumenty: wielofazowe wykonanie PRM3F i konstrukcję DUO, w której panel użytkownika jest oddzielony od modułu wykonawczego.
Im więcej przewodów, tym bardziej docenisz oddzielny panel
Panel przy operatorze
Interfejs użytkownika nie musi znajdować się przy przewodach mocy.
Moduł wykonawczy
Część mocy i pomiarów może zostać bliżej grzałek i instalacji.
Przewody 5P
W standardzie są dwa przewody po 90 cm — wtyk i gniazdo.
Pełna funkcjonalność PRM
Destylacja, stabilizacja, alarmy i wieloetapowy profil BROWAR/WĘDZENIE pozostają dostępne.
DESTYLAT albo BROWAR / WĘDZENIE
PRM nie ma jednego sztywnego scenariusza. Zmiana profilu zmienia zestaw ekranów i ustawień tak, żeby sterownik pasował do rodzaju procesu.
DESTYLAT
Regulacja mocy i temperatury T1, opcjonalna T2, alarmy, stabilizacja przed procesem i sterowanie zaworem.
BROWAR / WĘDZENIE
Program wieloetapowy z pamięcią ustawień. Ten sam profil można wykorzystać również do procesów parzenia.
5 banków pamięci
Możesz zachować pięć różnych programów zamiast za każdym razem wpisywać cały proces od początku.
Do 10 etapów
Każdy program może mieć do 10 kolejnych etapów z własną temperaturą, czasem i sposobem sterowania mocą.
Od prostego pokrętła mocy do regulatora P / PI / PID
Nie musisz zaczynać od najbardziej zaawansowanego algorytmu. Wybierasz poziom automatyki odpowiedni do procesu.
MANUAL
Moc ustawiasz bezpośrednio. Sonda nie jest potrzebna do samego podawania mocy.
AUTO P
Prosty i praktyczny punkt startowy dla destylacji.
AUTO PI
Automatyka z całką; zwykle lepsza stabilizacja przy stałym obciążeniu.
AUTO PID
Tryb zaawansowany. Aktualna instrukcja nie zaleca go jako domyślnego regulatora kolumny destylacyjnej.
T1 prowadzi regulację, T2 daje drugi obraz procesu
PRM współpracuje maksymalnie z dwiema sondami temperatury. W typowej konfiguracji T1 jest regulacyjna, a T2 pomocnicza lub alarmowa.
T1 — regulacja
AUTO P / PI / PID wyliczają moc na podstawie temperatury T1 i nastawy.
T2 — pomocnicza / alarmowa
Drugi punkt pomiarowy może wspierać obserwację i reakcje alarmowe.
Kolejność sond
Możesz zamienić kolejność T1/T2 i sprawdzić, która fizyczna sonda pełni daną rolę.
Bezpieczna reakcja
Jeśli w trybie automatycznym zabraknie ważnego pomiaru T1, sterownik zeruje moc zamiast regulować na błędnej temperaturze.
Sterownik może utrzymać warunki przez zadany czas przed właściwym procesem
To przydatna funkcja wtedy, gdy chcesz dać układowi czas na ustabilizowanie się przed dalszym prowadzeniem destylacji.
Temperatura stabilizacji
Zakres 10–120°C.
Czas stabilizacji
10–120 minut, krok 5 minut.
Automatyczne przejście dalej
Po zakończeniu stabilizacji sterownik przechodzi do kolejnej części procesu.
Wymagana prawidłowa T1
Stabilizacja nie powinna kontynuować automatycznego grzania przy nieważnym pomiarze sondy regulacyjnej.
Nie każdy próg temperatury musi oznaczać natychmiastowe zatrzymanie
PRM pozwala zdefiniować sygnał dźwiękowy, sondę alarmową i reakcję procesu.
Ostrzeżenie dźwiękowe
Próg Taudio 10–120°C może uruchomić sygnał akustyczny.
Sonda 1 albo 2
Wybierasz, który pomiar ma uruchamiać reakcję alarmową.
NIC NIE RÓB
Alarm może być wyłącznie informacją dla operatora.
ZAKOŃCZ lub PAUZUJ
Jeżeli technologia tego wymaga, przekroczenie Talarm może zakończyć albo zatrzymać proces.
PRM może sterować jeszcze jednym elementem procesu
Sposób wykorzystania zależy od wykonania urządzenia i konfiguracji procesu.

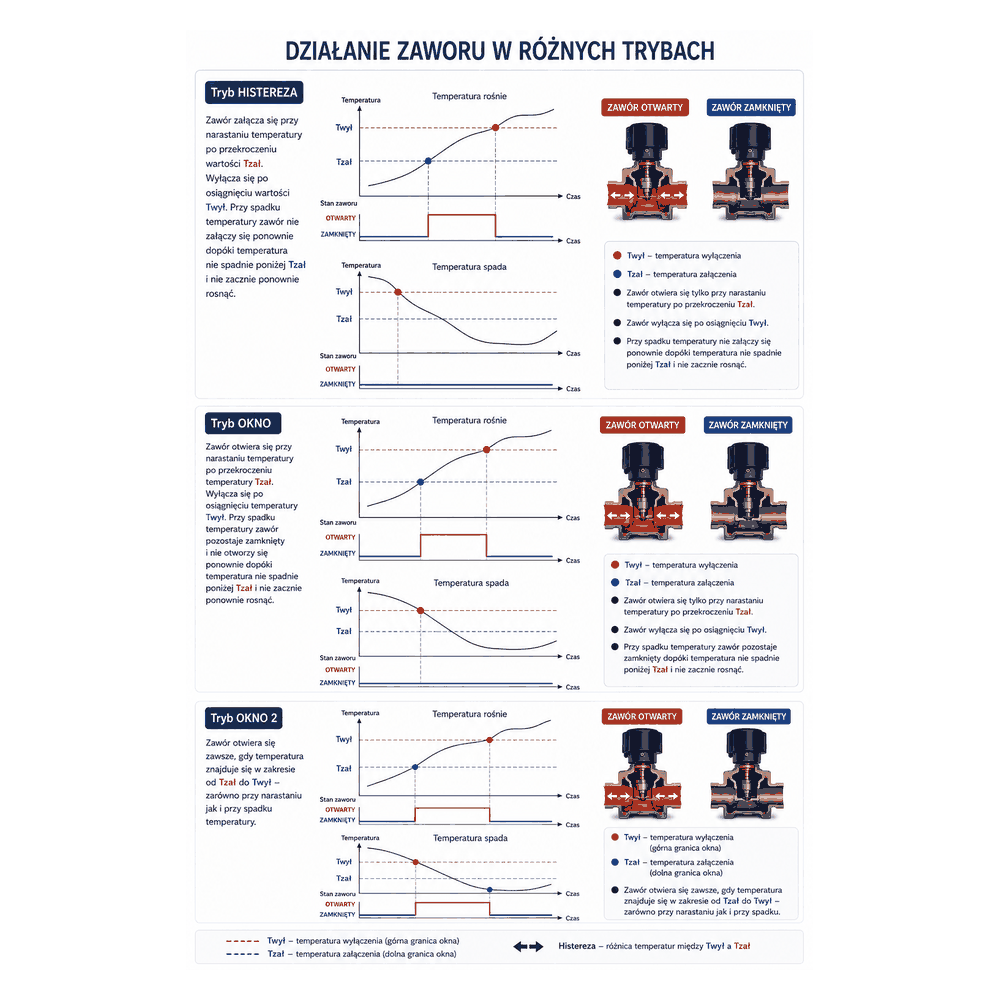

HISTEREZA
Klasyczne sterowanie między progami temperatury.
OKNO
Wyjście pracuje w zdefiniowanym obszarze temperatury.
OKNO 2
Drugi wariant logiki okna dla innego zachowania elementu wykonawczego.
Sonda 1 lub 2
Wyjście może reagować na wybrany punkt pomiarowy, z ustawianym opóźnieniem wyłączenia.
Bo przy większej mocy nadal chcesz wiedzieć, co dzieje się z procesem
Samo załączanie dużej grzałki nie daje kontroli nad temperaturą, stabilizacją, alarmami ani kolejnymi etapami. PRM3F łączy wykonanie wielofazowe z logiką sterownika procesowego.
Duża moc, drobna regulacja
Moc nie musi oznaczać tylko pełnego załączenia. PRM pozwala prowadzić regulację z rozdzielczością 0,25% albo 1%.
Automatyka temperatury
Po podłączeniu T1 możesz korzystać z AUTO P, AUTO PI albo świadomie skonfigurowanego AUTO PID zamiast ciągle korygować moc ręcznie.
Drugi punkt pomiarowy
T2 daje dodatkową informację o instalacji i może uczestniczyć w alarmach lub sterowaniu wyjściem dodatkowym.
Proces w pamięci
W profilu BROWAR / WĘDZENIE zapisujesz do 10 etapów w jednym z 5 banków — duża instalacja nie oznacza ręcznego ustawiania wszystkiego od początku.
Ten sam PRM3F może pracować zupełnie inaczej zależnie od technologii
Destylacja ręczna
Ustawiasz moc w MANUAL, obserwujesz T1/T2 i sterujesz zaworem zgodnie z własną technologią.
Destylacja AUTO P / PI
Sterownik może dobierać moc według T1, korzystać z min/max mocy i wcześniej przeprowadzić etap stabilizacji.
Wędzenie wieloetapowe
Zapisujesz kolejność temperatur i czasów w banku pamięci, zamiast ręcznie przepisywać nastawy przy każdym uruchomieniu.
Browar / parzenie
Etapowy program pozwala przechodzić przez kolejne temperatury i czasy, a dodatkowe wyjście może obsłużyć drugi element procesu, jeżeli wykonanie go przewiduje.
Dokładnie wiadomo, co jest w standardzie, a co wybierasz przy zakupie
Centrum Produktu PRM
Instrukcje, FAQ, materiały i dostępne oprogramowanie dla PRM są zebrane w Centrum Produktu PAMEL. Zaczynasz od swojego modelu i konkretnego zastosowania.
